学习PLC不可错过的15个基础知识!
工业出产和科技的开展都离不开PLC的自动化操控,PLC可以广义的理解为:会集的继电器延伸操控柜,实际的出产使用中,PLC大大的节省了工业操控的成本,加强了设备的会集管理和自动操控,想要学好PLC,首先PLC的根底需求扎实。
1、从PLC 的组成来看, 除 CPU ,存储器及通讯接口外,与工业现场直接有关的还有哪些接口?并阐明其首要功用。
(1)输入接口:承受被控设备的信号,并经过光电耦合器材和输入电路驱动内部电路接通或断开。
(2)输出接口:程序的运行成果经过输出接口的光电耦合器材和输出组件 (继电器、 晶闸管、晶体管)输出,操控外部负载的接通或断开。
2、 PLC 的根本单元由哪几个部分组成?各起什么效果?
(1) CPU :PLC 的核心部件,指挥 PLC 进行各种作业。如承受用户程序和数 据、确诊、履行履行程序等;
(2)存储器:存储体系和用户的程序和数据;
(3) I / O接口:PLC 与工业出产现场被控目标之间的衔接部件,用来承受被控设 备的信号和输出程序的履行成果;
(4)通讯接口:经过通讯接口与监视器、打印机等其他设备进行信息交换;
(5)电源。
3、 PLC 开关量输出接口有哪几种类型?各有什么特色?
晶闸管输出型:一般情况下,只能带沟通负载,呼应速度快,动作频率高;
晶体管输出型:一般情况下,只能带直流负载,呼应速度快,动作频率高;
继电器输出型:一般情况下,可带交、直流负载,但其呼应时刻长,动作频率低。
4、按结构形式分, PLC 有哪几种类型?各有什么特色?

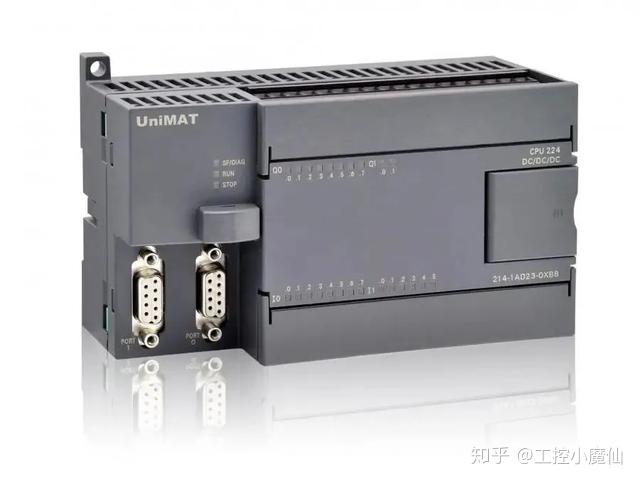

(1)整体式:将 CPU 、 电源、 I/O部件都会集在一个机箱内,结构紧凑、 价格低,一般小型 PLC 选用这种结构;
(2)模块式:将 PLC 的各个部分分红若干个单独的模块,可依据需求选配不同模块组成一个体系, 具有装备灵敏、 方便扩展和修理的特色, 一般中、 大型 PLC 选用这种结构。模块式 PLC 由结构或基板和各种模块组成,模块装在结构或基板的插座上。
(3)叠装式:结合了整体式和模块式的特色,叠装式 PLC 的 CPU 、电源、 I/O 接口 等也是各自独立的模块,但它们之间是靠电缆衔接,使得体系不仅装备灵敏 而且体积小巧。
5、什么叫 PLC 的扫描周期?它首要受什么影响?
PLC 的扫描进程包含内部处理、通讯服务、输入处理、程序履行、输出 处理 五个阶段,这五个阶段扫描一次所需的时刻称为扫描周期。
扫描周期与 CPU 运行速度、 PLC 硬件装备和用户程序长短有关。
6、 PLC 选用什么办法履行用户程序?用户程序履行进程包含哪些阶段?
PLC 选用循环扫描的办法履行用户程序,用户程序的履行进程包含输入采样阶段、程序履行阶段和输出改写阶段。
7、 PLC 操控体系与继电器操控体系相比,具有哪些长处?
(1) 操控办法上:PLC 选用程序办法实现操控, 容易改变或添加操控要求, 且 PLC 的触点无限;
(2)作业办法上:PLC 选用串行作业办法,进步体系的抗干扰能力;
(3)操控速度上:PLC 的触点实际上是触发器,指令履行的时刻在微秒级;
(4) 定时和计数上:PLC 选用半导体集成电路作定时器, 时钟脉冲由晶振供给,延时 精度高,规模宽。PLC 具有继电器体系不具备的计数功用;
(5)牢靠性和可维护性上:PLC 选用微电子技术,牢靠性高,所具有的自检功用能 及时查出
8、 PLC 为什么会发生输出呼应滞后现象?怎么进步 I/O呼应速度?
因为 PLC 选用会集采样、会集输出的循环扫描作业办法,输入端的状况只在 每个扫描周期的输入采样阶段才干被读入, 而程序的履行成果只在输出改写阶段才 被送出; 其次 PLC 的输入、 输出延延迟, 用户程序的长度等均能引起输出呼应滞后。
要进步 I/O输入采样、输出改写,或直接输入采样、输 出行 新,以及中止输入输出和智能化 I/O接口等多种办法。
9、 西门子 系列 PLC 内部软继电器有哪几种?
输入继电器、输出继电器、辅助继电器、状况寄存器、定时器、计数器、 数据 寄存器。
10、怎么挑选 PLC ?
1) 机型挑选:应从结构办法、 安装办法、 功用要求、 呼应速度、 牢靠 性要求、 机型统一等几个方面考虑;
2)容量挑选:应从 I/O点数、用户存储容量两个方面考虑;
3) I/O模块挑选:包含开关量和模拟量 I/O模块挑选, 以及特别功用模块的 挑选;
4)电源模块及编程器等其它设备的挑选
11、 简略叙说 PLC 会集采样、 会集输出作业办法的特色, 选用这种作业办法具有哪些优、缺陷?
会集采样:在一个扫描周期内,对输入状况的采样只在输入采样阶段进行, 当进入程序运行阶段后输入端将被封锁。
会集输出:在一个扫描周期内, 只有在输出 改写阶段才将输出映像寄存器中与输出有关的状况转存到输出锁存其中, 对输出接 口进行改写,在其他阶段输出 状况一向保存在输出映像寄存器中。选用这种作业 办法可进步体系的抗干扰能力,增强体系的牢靠性,但会引起 PLC 输入 /输出呼应 的滞后。
12、 PLC 选用什么样的作业办法?有何特色?
PLC 选用会集采样、会集输出、循环扫描的作业办法。
特色:会集采样是指在一个扫描周期内, PLC 对输入状况的采样只在输入采 样阶 段进行, 当进入程序履行阶段后输入端将被封锁。
会集输出是指在一个扫描周期内, PLC 只在输出改写阶段才将输出影像寄存 器中与输出有关的状况转存到输出锁存 器中, 对输出接口进行改写,在其他阶段 输出状况一向保存在输出映像寄存器中。
循环扫描是指 PLC 在一个扫描周期内需求履行多个操作, 它选用分时扫描的办法 按顺序逐个履行,循环往复重复运行。

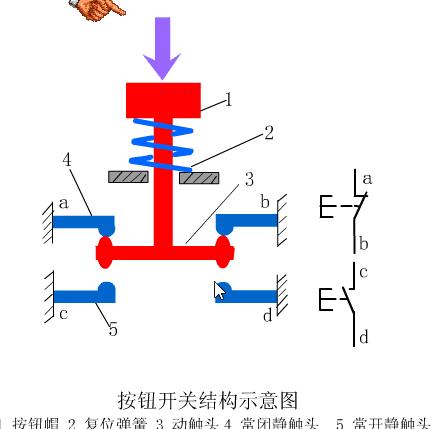

13、电磁接触器首要由哪几部分组成?简述电磁接触器的作业原理。
电磁接触器一般由电磁组织、触点、灭弧设备、释放绷簧组织、支架与底座 等几部分组成。接触器依据电磁原理作业:当电磁线圈通电后, 线圈电流发生磁场, 使静铁心发生电磁吸力招引衔铁, 并带动触点动作,使常闭触点断开, 常开 触点闭合, 两者是联动的。当线圈断电时, 电磁力消失, 衔铁在释放绷簧的效果下降放,使触点恢复,即常开触点断开,常闭触点闭合。
14、简述可编程序操控器(PLC )的解说。
可编程操控器(PLC )是一种专门为在工业环境下使用而规划的数字运算操 作的电子设备。它选用可以编制程序的存储器, 用来在其内部存储履行逻辑运算、 顺序运算、 计时、 计数和算术运算等操作的指令, 并能经过数字式或模拟式的输 入和输出, 操控各种类型的机械或出产过进程。
PLC 及其有关的外围设备都应按照易于与工业操控体系形成一个整体,易于扩展其功用的原则而规划。
15、简答 PLC 体系与继电接触器体系作业原理的不同。
组成器材不同;
触点数量不同;
施行操控的办法不同。
