变频器上电黑屏、面板不亮怎么查？先量这3个点，5分钟分清“能修”和“得送修”

面板全黑，比报错码更难受

变频器坏，最麻烦的不是报码，是不报码。

报 OC、报 LU、报 GF，至少给你一个方向，翻手册就能对上号。但上电之后面板一片黑、键盘一个字符都不亮——你连它是没电、是坏了、还是哪里虚接都不知道，手上只有一块万用表。

这篇不讲元件级维修。讲现场能做的：先量哪三个点，怎么把”能自己修”和”必须送修”分开。

顺便说一句，黑屏和欠压是两种不同的表象，别混着查。同一条直流母线出问题，报码的叫欠压（可以对照变频器报欠压LU怎么排查），连码都吐不出来的才是这篇要处理的。先看现象属于哪一类，能省掉一半动作。

第一刀先切两半：主回路有没有电

黑屏的根因可以粗暴分成两类，这个二分法决定后面所有动作的顺序：

• 上电瞬间主回路就没建立起来——查输入电源和主回路电源链：输入缺相、断路器、充电电阻、内部接触器。
• 主回路有电，但控制部分没起来——查开关电源、控制端子 24V、26P 排线、键盘。

为什么要先切这一刀？因为这两类的排查动作完全不重叠。第一类你拆键盘拆到天亮也没用，第二类你抱着万用表量进线也是白量。

三级电压法：现场按这个顺序量

这是现场可执行的三步，顺序不要跳：

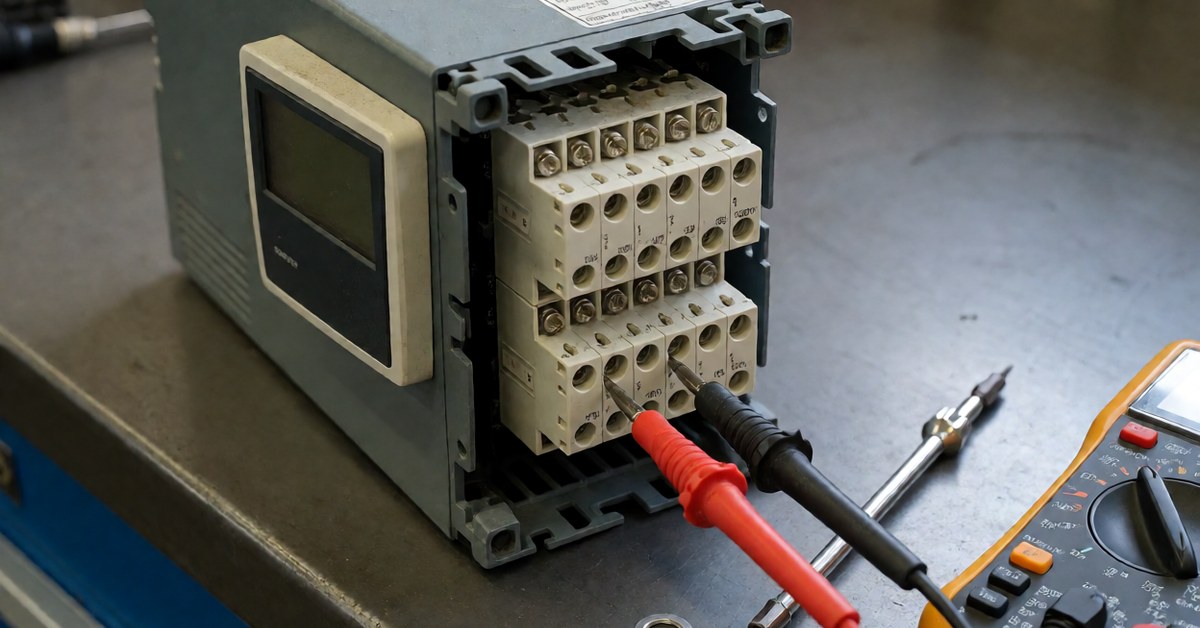

1. 量输入 RST。三相是不是都有电、有没有缺相。量变频器端子，不是量配电柜母排——断在断路器下口和端子之间的情况太常见了。三相对地、相间都量一遍。
2. 量直流母线 P/N。这一步是整个排查的分水岭，量出来多少伏直接告诉你问题在哪一段。
3. 量控制端子 24V 与 10V。这两个电压是开关电源的”心跳”，量到说明开关电源在工作，量不到就是开关电源没起来。

母线电压该是多少伏——现场最容易卡住的量化基准

很多人卡在第二步：量出个数不知道正不正常。给两个基准：

• 三相 380V 输入，整流滤波后直流母线约 1.35×380 ≈ 513VDC；空载接近 √2×380 = 537V，带上电容通常在 530V 上下。
• 单相 220V 输入，约 1.35×220 ≈ 297VDC。

这个数字的实际意义：

• 量到 500 多伏（三相机），主回路是好的。问题在开关电源往控制板供电那一段，直接跳到第三步去量控制端子 24V/10V，不要再拆主回路。
• 量到 200 多伏甚至 0V，说明整流后的直流根本没建立起来。先查充电电阻、内部接触器、输入缺相，面板和键盘这时候一点嫌疑都没有。

就这一条判断，能把大部分盲目拆机省掉。很多人黑屏第一反应是”面板坏了”，拆面板、买面板，最后发现是充电电阻断了——白买一块板。

顺带提一句阈值（多数机型的经验值）：母线超过 780VDC 左右报 OU 过压，低于 350VDC 左右报 LU 欠压。黑屏时母线远低于正常值，优先怀疑充电电阻/接触器/输入缺相，而不是面板。

五个嫌疑点，按顺序排

把三级电压的结果对号入座，嫌疑点就收敛成五个，按这个顺序排除：

1. 输入缺相 / 断路器——第一步量 RST 就能定性。三相不平衡超过 5% 就往虚接、缺相方向查。
2. 充电电阻——P/N 无电压时的头号嫌疑。它的作用是上电瞬间限制给母线电容充电的浪涌电流，坏了一般是断路。断电后用万用表量它两端通断即可判断。
3. 内部接触器——母线电压建立后，接触器会把充电电阻短接掉。它不吸合，母线电压会一直偏低或者掉下来。
4. 开关电源——判据很干脆：控制端子 24V 和 10V 量出来是 0V，而开关电源输入端 530V 正常，就是开关电源故障。另外，出现”打嗝””吱吱”的间歇振荡、面板时亮时熄，通常是负载侧短路导致过流保护反复起振，可以逐一拔掉风扇、±5V 供电端子来排除。开关电源输出侧还要检查 +5V、±15V、+24V 各路对地或极间是否短路。
5. 26P 排线 / 键盘——控制端子 24V 正常但面板仍然黑，才轮到这一层。主控板和电源板之间那根 26P 排线，运输振动和长期高温后松脱、断路都很常见。断电拔插一次就能恢复，比换任何件都便宜，先试它。

如果开关电源正常、继电器有吸合声、风扇也在转，但面板就是不显示，这时才把嫌疑落到键盘本体的晶振或谐振电容上。

一条现场判据：听声音、看风扇

手里没仪表的时候，用耳朵和眼睛也能先分流：

• 有继电器吸合声 + 风扇转，但面板黑——主回路和控制电源大概率都起来了，基本锁定键盘或 26P 排线。
• 完全没动静，一点声音都没有——先怀疑主回路电源链：输入、充电电阻、接触器。

这个判据不精确，但它不需要工具，蹲下去就能做。

面板坏还是主回路没电——一刀切开的官方判据

想彻底分开”面板坏”和”主回路没电”，有一条厂商手册里写明的办法。

三菱 FR-A800 使用手册（详细篇）里明确：在 +24 与 SD 端子之间加 24V 外部电源时，即使主电路电源 OFF，操作面板依然可以显示和操作。

这意味着：

• 加了外部 24V，面板能亮 → 面板是好的，问题在主电路电源链（整流、充电电阻、接触器）。
• 加了外部 24V，面板仍然不亮 → 问题在控制电源、面板或排线这一侧。

现场价值在哪：手里没有示波器、没有备件的时候，随便一路现成的 24V 开关电源就能判定面板死活。这是最快的分流手段，也是”下单买面板”之前必须做的一次测试。

三菱 FR-D700 手册给的思路类似：上电 LED 不亮，先怀疑①电源电压不良②驱动器故障，可以拔掉 CN1/CN2/CN3 接头做分诊——把外围拆干净，看驱动器本体还亮不亮。

品牌差异，一句带过

• 汇川 MD500：故障表里 Err08 是控制电源故障、Err17 是接触器故障、Err16 是 RS485 通讯故障。官方提示 LED 面板无显示或无法切换参数时，先检查面板与变频器的连接。看到 Err08 就直接往控制电源方向走，不用从输入开始量。
• 台达 G/P9 系列：上电无显示，常见是充电电阻或电源驱动板上的 C19 电容损坏；30G11 以上容量机型，则是电源板给主板供电的保险管 FUS1 损坏。同样是黑屏，容量不同查的地方不一样。
• 三菱：走上面 +24/SD 加外部 24V 的判据，配合拔 CN1/CN2/CN3 分诊。

补充一句：有码的情况不用绕这么远。上电瞬间报 GF 接地故障、或者报 OC 过流，各有各的入口，别拿黑屏的流程去套。比如一上电就报 GF，按变频器一上电就报GF的排查顺序走；黑屏修好之后上电立刻报 OC，接着看变频器过电流故障的原因与排查方法。

什么时候该送修，别硬撑

把前面量出来的结果对号入座，换件决策就清楚了：

• 现场可换件：充电电阻、内部接触器、26P 排线、键盘。这些是模块化的，断电、拆装、复测，不需要专门的维修台。
• 维修级：开关电源内部（开关管、UC3844/IC3845 这类振荡芯片、取样电阻）和主控板。这类要拆焊、要波形、要配件，现场硬拆只会把小故障放大。
• 早判断早止损：黑屏里真正”当场能救”的比例并不高。量完三个点、把充电电阻和排线排除掉之后还不亮，就别继续耗——早一点决定送修或换机，整线停摆的损失比维修费大得多。

整线停摆的时候，先量完再动手

变频器黑屏在很多现场不是单台设备的事：输送带、转台、真空泵的变频器一停，整条点胶/灌胶线就跟着停，后面的阀和机械手全部空转等料。

这种时候最容易出错的顺序是”先拆机换面板”——花掉半天，发现根因在充电电阻。正确的顺序还是那三步：输入 RST → 母线 P/N → 控制端子 24V/10V。量完再决定动手，通常比直接拆快得多。
